Come funziona la ruota della mano della valvola?

Nei moderni sistemi industriali, le valvole sono componenti importanti per la regolazione e il controllo del flusso di media e sono ampiamente utilizzate in molti settori come il trattamento delle acque, i petrolchimici, la potenza elettrica, i prodotti farmaceutici, la metallurgia, ecc.. L'avanzamento continuo della tecnologia e la graduale divulgazione delle valvole elettriche e delle valvole pneumatiche, il funzionamento della ruota della mano è ancora ampiamente utilizzato a causa della sua semplicità, affidabilità e basso costo, specialmente negli scenari di applicazione con elevati requisiti per la sicurezza e il controllo umano ., quindi come funziona la ruota della valvola? Quali sono le sue forme strutturali e i principi di lavoro? Di seguito ti daremo un'analisi completa da più dimensioni .

1. Definizione e funzione della ruota della valvola
ILDuota della valvola è un componente rotante installato sullo stelo della valvola o l'attuatore della valvola per gli operatori manuali per ruotare e guidare l'apertura, la chiusura o la regolazione della valvola . È un'interfaccia diretta per controllare manualmente l'azione della valvola . La sua progettazione non dovrebbe essere facile da trattenere e applicare la forza, ma anche garantire la sicurezza e la durata dell'operazione {{}

Funzioni principali:
Funzione di apertura e chiusura:Ruotando il volantino, lo stelo della valvola viene guidato per muoversi assialmente o ruotare in modo angolare, aprendo così o chiudendo la valvola .

Regolazione del flusso:L'operazione di messa a punto della ruota della mano può ottenere un controllo preciso dell'apertura parziale della valvola, regolando così il flusso del mezzo che passa attraverso .

Controllo di emergenza:Quando il sistema elettrico o pneumatico si guasta, la ruota della mano può essere utilizzata come dispositivo di backup per l'intervento manuale .

Lock di posizionamento:Alcune ruote manuali sono dotate di dispositivi limite o di bloccaggio per prevenire la misto operazione e garantire la sicurezza del funzionamento del sistema .

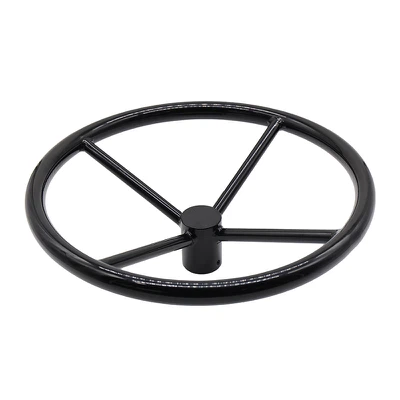

2. composizione strutturale della ruota della mano
Sebbene l'aspetto sia semplice, la progettazione della ruota della mano della valvola è molto particolare sui dettagli ingegneristici . Le strutture tipiche includono:

Disco per ruote: utilizzato per il funzionamento di rotazione manuale, generalmente rotondo, a volte progettato con raggi o trame per una facile presa;

Foro centrale o chiavetta: collegato allo stelo della valvola o al dispositivo di trasmissione per garantire la trasmissione della coppia;

Fissare il tappo a vite/pressione: correggere saldamente la mano sulla gamba della valvola;

Dispositivo limitante: controllare l'angolo di rotazione della ruota della mano per evitare un funzionamento eccessivo;

Manico o braccio booster (struttura parziale): aumenta la coppia operativa, adatta alle valvole di grande diametro o ad alta pressione .

A seconda del tipo di valvola e dell'ambiente di lavoro, il materiale della ruota della mano può essere in ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, lega di alluminio o persino materie plastiche per soddisfare requisiti multipli come resistenza, resistenza alla corrosione e leggerezza .

3. Spiegazione dettagliata del principio di lavoro della ruota della valvola
1. valvola di sollevamento
La ruota della mano di questo tipo di valvola è collegata allo stelo della valvola . che ruota la ruota della mano è equivalente alla rotazione della struttura filettata, che fa muovere lo stelo della valvola su e giù lungo l'asse:

Ruotare il volantino in senso orario → Lo stelo della valvola scende → Il disco della valvola preme La sede della valvola → la valvola è chiusa;

Ruotare il volantino in senso antiorario → lo stelo della valvola aumenta → Il disco della valvola lascia la sede della valvola → la valvola si apre .

A causa della necessità di superare la pressione tra le superfici di tenuta durante il processo di apertura e chiusura, di solito è necessaria una certa coppia durante l'operazione . Alcune applicazioni utilizzeranno a ruote di grande diametro o installano meccanismi di assistenza di potenza .

2. valvola rotante
L'apertura e la chiusura di questo tipo di valvola dipende dalla rotazione di un determinato angolo per completare il controllo on-off:

La ruota della mano è collegata verticalmente allo stelo della valvola e la palla o la piastra di farfalla viene guidata per ruotare ruotando la ruota della mano;

Rendere il canale coerente o perpendicolare all'asse della pipeline;

Facile da usare, adatti per sistemi con frequente apertura e chiusura .

4. classificazione dei tipi di ruote della valvola
1. classificazione per forma strutturale
Duota solida:Struttura robusta, adatta a condizioni di carico pesante;

Ruota a mano con buco:peso leggero e basso costo di produzione;

Ruota a mano con manico rotante:Migliora il comfort operativo e l'uscita della coppia, spesso utilizzate in un funzionamento ad alta pressione o frequente;

Ruota retrattile:Adatto per l'ambiente di installazione con spazio limitato .

2. classificazione per metodo di installazione
Duota fissa:installato direttamente sullo stelo della valvola e non può essere rimosso;

Ruota rimovibile:Facile da mantenere o prevenire la disavvento, spesso visto nei dispositivi di backup manuali di sistemi intelligenti .

3. classificazione per materiale
Duota in metallo:come ghisa e acciaio inossidabile, adatti a occasioni ad alta temperatura e ad alta pressione;

Duota di plastica:come nylon e ABS, adatti a requisiti di protezione a bassa pressione e ad alta corrosione .

5. industrie tipiche dell'applicazione di ruote
La gamma di applicazioni delle ruote manuali della valvola copre la maggior parte dei campi industriali che utilizzano le valvole:

Petrolio e industria chimica:Ampiamente utilizzati nei dispositivi di trasporto, separazione e conservazione . che le ruote in acciaio inossidabile sono spesso utilizzate a causa di elevate requisiti di resistenza alla corrosione e sicurezza;

Elettricità ed energia:Le valvole manuali sono ancora trattenute in centrali elettriche e stazioni idroelettriche, che richiedono una resistenza ad alta temperatura e un funzionamento affidabile;

Trattamento municipale e delle acque:In applicazioni come l'approvvigionamento idrico e gli impianti di trattamento delle acque reflue, le valvole della ruota a mano hanno i vantaggi dell'economia e un facile funzionamento;

Cibo e medicina:Concentrati sulla pulizia e la staccabilità e usa materiali in acciaio inossidabile facili da pulire;

Ingegneria di spedizione e marina:Esistono molti spazi limitati e sono preferite le ruote compatte .

6. Guida di selezione e installazione per ruote di valvole

1. Punti di selezione:
Abbina la struttura della ruota della mano corrispondente (sollevamento o rotazione) in base al tipo di valvola;

Selezionare il diametro appropriato in base alla frequenza operativa e alla coppia operativa;

Seleziona materiali resistenti alla corrosione e resistenti alla temperatura in base all'ambiente di lavoro;

Se ha bisogno di una maniglia di alimentazione, limitare il dispositivo o un design staccabile

2. Precauzioni di installazione:
Il centro della mano dovrebbe essere coassiale con lo stelo della valvola per evitare scuotere o scivolare;
Gli elementi di fissaggio devono essere fermi per evitare l'allentamento durante il funzionamento;
Dopo l'installazione, è necessario un test di apertura e chiusura per garantire che non vi siano inceppamento e rotazione regolare;
In situazioni in cui è richiesto un perno di posizionamento, deve essere installato in atto per evitare la sovrapposizione .

7. manutenzione della mano e prevenzione degli errori
Durante il funzionamento a lungo termine, la ruota della valvola può arrugginire, deformare, allentare, ecc. ., quindi la manutenzione regolare è essenziale:

Ispezione della lubrificazione: applicare regolarmente grasso sulla parte rotante per evitare che gli inceppamenti;

Trattamento di corrosione: specialmente negli ambienti umidi o acidi-base, i materiali anticorrosivi devono essere selezionati e la ruggine deve essere rimossa regolarmente;

Rilevamento allentamento: se ci sono segni di allentamento tra la ruota della mano e lo stelo della valvola, deve essere nuovamente fissata nel tempo;

Sostituzione delle ruote per le mani: quando vengono trovate crepe, deformazioni e difficoltà nel funzionamento, dovrebbero essere sostituite in tempo per garantire la sicurezza .

8. il ruolo e l'estensione delle ruote nell'era intelligente
Nel rapido sviluppo di oggi dell'automazione industriale, sempre più fabbriche utilizzano sistemi di controllo remoto come elettrico e pneumatico . ma anche così, la ruota non è stata eliminata:

È ancora il metodo di funzionamento manuale più economico e affidabile;

È un importante mezzo di backup per i sistemi di controllo automatico, che possono essere intervenuti manualmente in caso di interruzioni di corrente o interruzioni del segnale;

In alcuni luoghi con requisiti elevati di flessibilità, budget di investimento limitati o frequenza di funzionamento ad alta intensità di attrezzatura, la mano di funzionamento, è ancora la prima scelta;

Nella tendenza futura, la ruota della mano può anche essere combinata con monitoraggio della coppia, identificazione intelligente e altre funzioni per svilupparsi in una "ruota semi-integrante" .

9. Conclusione: un cerchio e un turno per garantire un funzionamento sicuro
La ruota della mano della valvola sembra semplice, ma intraprende molte importanti missioni relative al funzionamento del sistema, alla sicurezza del personale, al controllo dei processi, ecc. . dalla progettazione strutturale alla modalità operativa, dalla selezione e dall'applicazione all'integrazione intelligente, si erge sempre in prima linea nel controllo fluido .}}
Che si tratti di un grande impianto chimico o di una normale conduttura di alimentazione idrica, ogni rotazione della ruota della mano è una spinta alla stabilità e all'efficienza del sistema industriale . in futuro, con l'integrazione di materiali più ad alte prestazioni e tecnologie di controllo intelligente, le piastrine delle valvole continueranno a evolvere e continueranno a svolgere un ruolo indispensabile .
